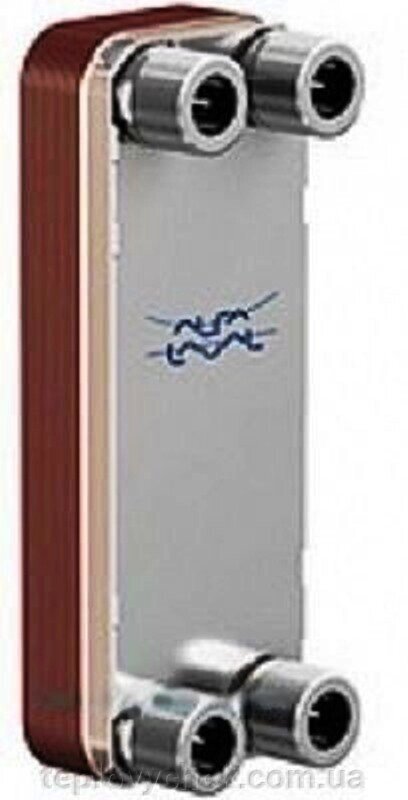

Теплообмінник пластинчастий 18 кВт різьблення 3/4 "" (20мм)

Теплообменник пластинчатый 18 кВт резьба 3/4""(20мм)

Технические характеристики

Производитель: ALFA LAVAL (Швеция)
Тип поверхностного теплообменника: пластинчатый
Тип теплообменника по компоновке пластин: двухходовой
Тип пластинчатого теплообменника: паяный
Количество пластин в теплообменнике.:17 шт
Материал теплообменника: нержавеющая сталь AISI 316
Тепловая мощность: 18 кВт
Тип соединения: наружная резьба
Диаметр резьбы:3/4''(20мм)
Рабочая температура: от -50С до +225.С
Пропускная способность 3.6 м3/ч
Максимальное давление: 30 бар
Габаритные размеры(ВхШхД):65x74x210 мм
Вес:1.1 кг

Описание:

Паяные пластинчатые теплообменники серии СВ обеспечивают эффективную теплопередачу, занимая при этом небольшую площадь. Они актуальны для применений, когда первостепенное значение придается экономии места.
Соединение пластин из нержавеющей стали методом пайки медным припоем позволяет обойтись без уплотнительных прокладок и толстых опорных плит.
Припой надежно уплотняет и скрепляет пластины между собой в точках контакта, обеспечивая оптимальную эффективность теплообмена и стойкость к воздействию высоких давлений.
Области применения
- в системах отопления, вентиляции, охлаждения и кондиционирования воздуха
- в холодильных системы
- в промышленных установках нагрева и охлаждения
- в системах охлаждения масла
Принцип работы
Пластинчатый теплообменник конструктивно состоит из зажатых между основаниями пластин из нержавеющей стали, между которыми протекают нагреваемая и охлаждаемая среда. С одной стороны каждой пластины проходит греющая, а с другой стороны нагреваемая среда.
Поверхность теплообмена формируется из тонких гофрированных металлических пластин, последовательно установленных одна на другую.
Между пластинами образуются каналы для протекания теплоносителей.
Расположенные по углам порты организуют движение теплоносителей по соседним каналам в противотоке, обеспечивая наибольшую эффективность процесса теплообмена.Теплообмен происходит по всей поверхности пластины.
 Пластинчатые теплообменники не требуют специального фундамента для установки. пластинчатые теплообменники Alfa Laval имеют входные и выходные патрубки, расположенные стационарно на передней плите, что упрощает их монтаж и обслуживание.
